WB: System EM430 + EP800 zur werkseitigen Befüllung von Holzrahmenelementen

10136

Neuer Artikel

WB: System EM430 + EP800 zur werkseitigen Befüllung von Holzrahmenelementen

Mehr Infos

€ 0,00

Auf meine Wunschliste

Mehr Infos

Werksbefüllungsanlage inklusive Einblasmaschine, Einblasplatte auf Basis von 5 federgelagerten Ausblasdüsen, automatischer Protokollierung aller Einblasvorgänge inkl. der verwendeten Einblasparameter. Inkl. 40m Förderschlauch NW90 (mit Erdungslitze) und 50m Verbindungsleitung zwischen Einblasmaschine und Einblasplatte.
Die Werksbefüllungsanlage besteht aus Komponenten, welche einzelnverwendbar sind und der geltenden Maschinenrichtlinie (CE-Konformität) entspricht. Die aus mehreren Komponenten verkettete Anlage bildet für sich eine eigenständige Anlage, welche ebenfalls eine CE-Konformität aufweist.

Technische Daten Einblasmaschine und Einblasplatte:
- Technische Daten Einblasmaschine EM430 siehe Broschüre
- Abmessungen (Standard): ca. 3.000x900x500mm (LxBxH, Abweichende Längen möglich, siehe Optionen und "Technische Daten Einblasplatte EP800")
- Gewicht: ca. 280-400kg (je nach Länge und Optionen)
- Spannungsversorgung: 230V/50Hz/16A
- Druckluft-Energieversorgung: gefilterte Druckluft erforderlich, Druck 6-10 bar bei ca. 55l/min
- Anzahl der federgelagerten Einblasdüsen: 5 Stück (Abweichende Anzahl möglich/erforderlich, siehe Optionen)
- Schlauchanschluss und interne Verschlauchung: NW90 (3½'')
- Durchsatz: je nach verwendetem Einblas-Wärmedämmstoff und vorgeschalteter Einblasmaschine bis zu 1.800kg/h
- Steuerung: SPS Panel-PC (Fabrikat Beckhoff) mit Touch-Display (Alternativ auf Wunsch mit drahtlosem Tablett-PC)
- Qualitätskontrolle: Automatisch in Verbindung mit optionaler Wiegeeinheit der Einblasmaschine oder GBF ider GBA oder GBL
- Vernetzung mit X-Floc Einblasmaschinen für einen automatischen Einblasvorgang möglich.
- Einblasvorgang: Anlagengeführt / Automatisch

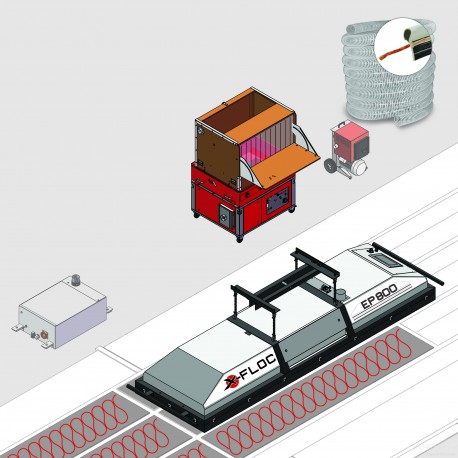

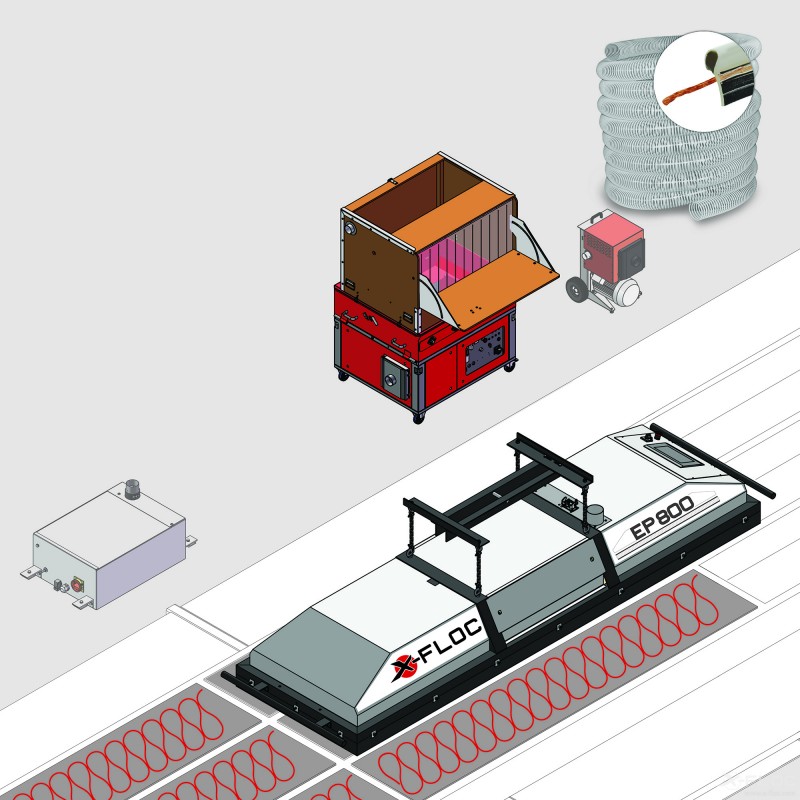

Werksbefüllungsanlage, bestehend aus:
01. EM 430-400V/9,5kW Hochleistungs-Einblasmaschine (Art.-Nr. 5802)
02. EM4XX/5XX: Zusatzoption DS - Einstellbare Schleusendrehzahl (Art.-Nr. 5060)
03. EM4XX: Zusatzpaket zur Integration der Einblasmaschine in ein Werksbefüllungssystem (Art.-Nr. 8615)
04. WB: EP800-NW90-Einblasplatte für industrielle Elementbefüllung (Art.-Nr. 7992)
05. EP: Zusatzpaket zur Integration der EP in ein Werksbefüllungssystem (Art.-Nr. 8617)

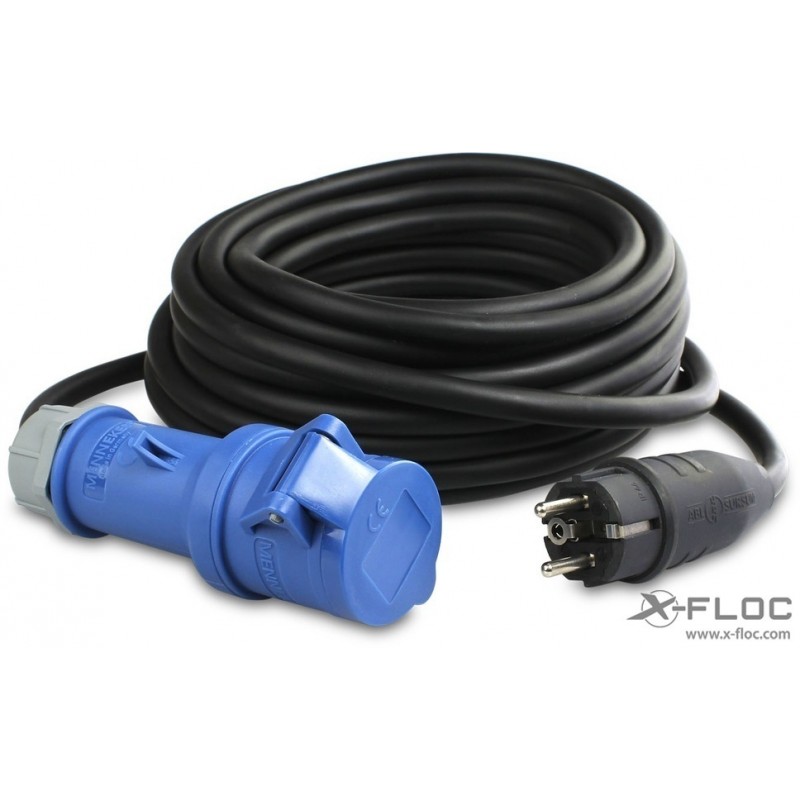

06. Steuerkabel 50m zur Verkettung EM4XX -- Einblasplatte (Art.-Nr. 8618)

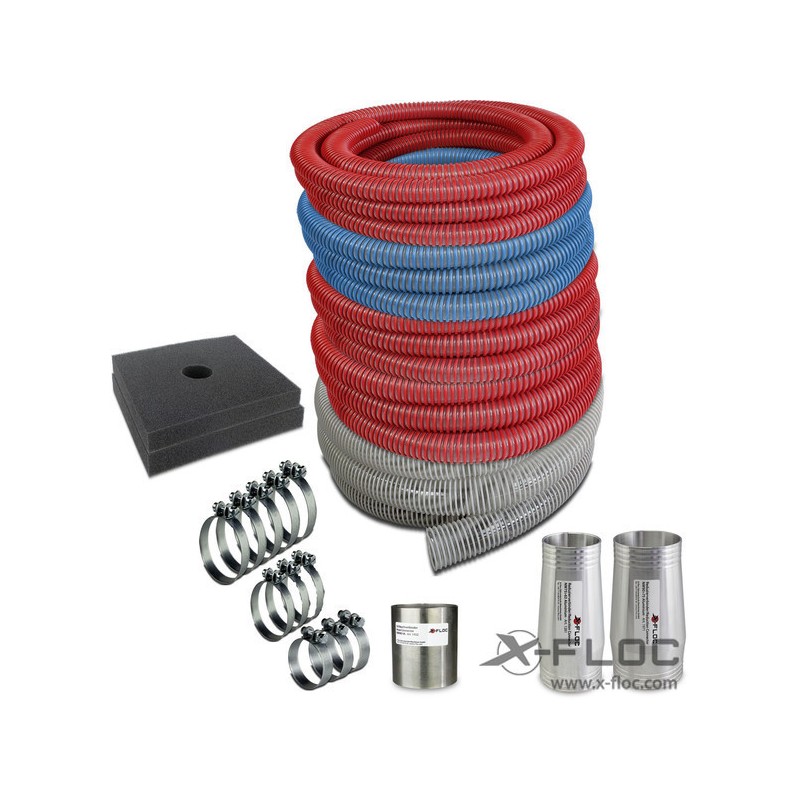

07. Förderschlauch NW90 (3½'') mit Erdungslitze, L 20m (2 Stück Art.-Nr. 8911)
08. Schlauchverbinder NW90 (3½'') (Art.-Nr. 1452)
09. Schlauchklemme NW90 (3½'') (4 Stück Art.-Nr. 1923)

Optionen:
- WB: Anschluss-Set für WBS800 (Art.-Nr. 12064)
- EP800: Aufpreis für Einbau-Panel-PC mit 10,1'' Touchscreen anstatt 7.0" (Art.-Nr. 10843)
- EP800: Verlängerung um 500mm (Aufpreis) (Art.-Nr. 11035)
- EP800: Erweiterung um ein 1 Stück Einblasmodul (Art.-Nr. 11030)
- Direktreduzierung NW90-75 (EM4XX-NW90 ab Bj. 06/2018) (Art.-Nr. 8936)
- Zusatzoption Aufsatz Kastenwand V 0,914m³ (Art.-Nr. 8522)
- Zubehör-Set NW75/63 für lose Dämmstoffe (nicht abrasiv) (Art.-Nr. 5246)
- Zubehör-Set NW90/75 für lose Dämmstoffe (nicht abrasiv) (Art.-Nr. 9188)
- VS: Amplifier station module amplifier VS40 (Art.-Nr. 10309) oder VS: Verstärker-/ Absaugstation VS55 Mobil (Art.-Nr. 9455) oder VS: Verstärker-/ Absaugstation VS75 Mobil (Art.-Nr. 9793), empfohlen für die Verarbeitung von Holzfaser und Steinwolle bei Schlauchlängen von mehr als 30-40m zwischen Einblasmaschine und Einblasplatte zzgl.
- VS: Anschluss-Set für Verstärker NW63/NW90-NW90 (Art.-Nr. 7870)
- VS: Saugfass V 115L (Art.-Nr. 1160)
- VS: Saugfass V 250l (Art.-Nr. 3075)

Kosten zuzüglich Lieferung, Inbetriebnahme, Schulung und Abstimmung auf die jeweilige Dämmstoffe und Anwendungen.
