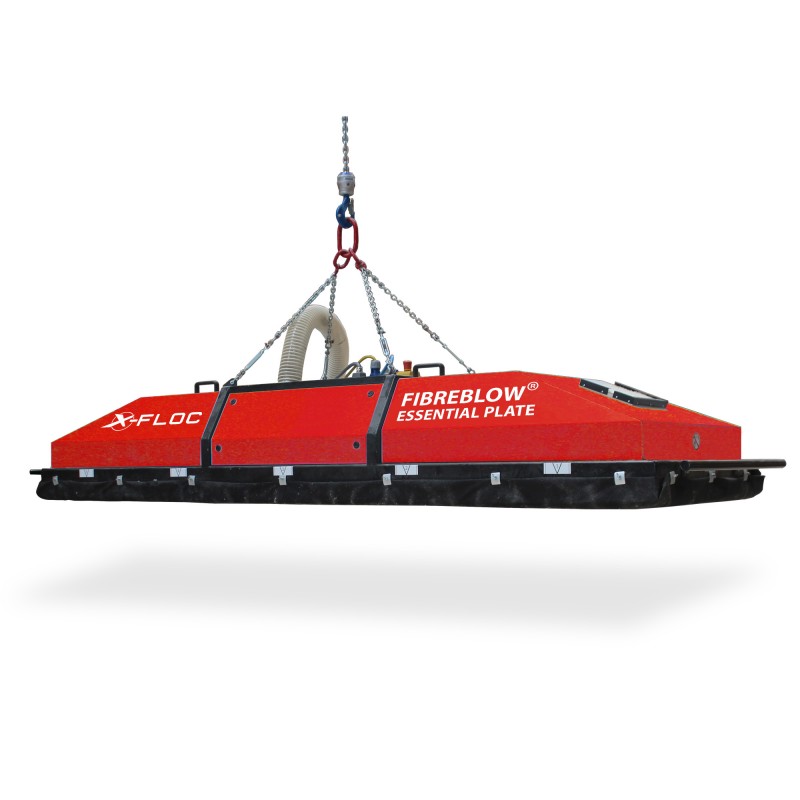

WB: EP800-NW90-Einblasplatte für industrielle Elementbefüllung

7992

Neuer Artikel

WB: EP800-NW90-Einblasplatte für industrielle Elementbefüllung

Mehr Infos

€ 0,00

Auf meine Wunschliste

Mehr Infos

Vorteile:
- Schnelles und rationelles Dämmen
- Vereinfachte Fertigungsschritte
- leicht zu verstehende Einblassteuerung
- Gleichmäßiges Dämmergebnis dank fünf Einblasöffnungen
- Präzise Qualitätskontrolle mittels Displayanzeige
- Einfache Auswahl der Elementgeometrie
- Einfaches Aktivieren/Deaktivieren von Einblasdüsen
- Teil-automatisierte Befüllung der Elemente mit einer homogenen Dichteverteilung
- Protokollierung der Einblasvorgangs (Einblasmasse, Einblaszeit, Projektname, Elementbezeichnungen, Parametereinstellungen)

Technische Daten:
- Abmessungen (Standard): ca. 3.000x900x500mm (LxBxH, Abweichende Längen möglich, siehe Optionen und "Technische Daten Einblasplatte EP800")
- Gewicht: ca. 280-480kg (je nach Länge und Optionen)
- Spannungsversorgung: 230V/50Hz/16A
- Druckluft-Energieversorgung: gefilterte Druckluft erforderlich, Druck 6-10 bar bei ca. 55l/min
- Anzahl der federgelagerten Einblasdüsen: 5 Stück (Abweichende Anzahl möglich/erforderlich, siehe Optionen)
- Schlauchanschluss und interne Verschlauchung: NW90 (3½'')
- Durchsatz: je nach verwendetem Einblas-Wärmedämmstoff und vorgeschalteter Einblasmaschine bis zu 1.800kg/h
- Steuerung: SPS Panel-PC (Fabrikat Beckhoff) mit Touch-Display (Alternativ auf Wunsch mit drahtlosem Tablett-PC)
- Qualitätskontrolle: Automatisch in Verbindung mit optionaler Wiegeeinheit der Einblasmaschine oder GBF ider GBA oder GBL
- Vernetzung mit X-Floc Einblasmaschinen für einen automatischen Einblasvorgang möglich.
- Einblasvorgang: Anlagengeführt / Automatisch


Auswertung:
Einstellungen, Einblaszeit, Einblasmenge, Datum, Einbaudichte, (bei vorhandener Wiegeeinheit) und weitere Daten werden automatisch und fortlaufend protokolliert.

Anmerkungen:
In jedem Unternehmen gibt es unterschiedliche Abläufe, Konstruktionen und Kundenwünsche.
Mit einer individuellen Beratung können wir das Einblassystem auf Ihre individuellen Bedürfnisse anpassen. So können Sie den maximalen Vorteil für Ihre Abläufe ausschöpfen. Sprechen Sie uns an!

Optionen:

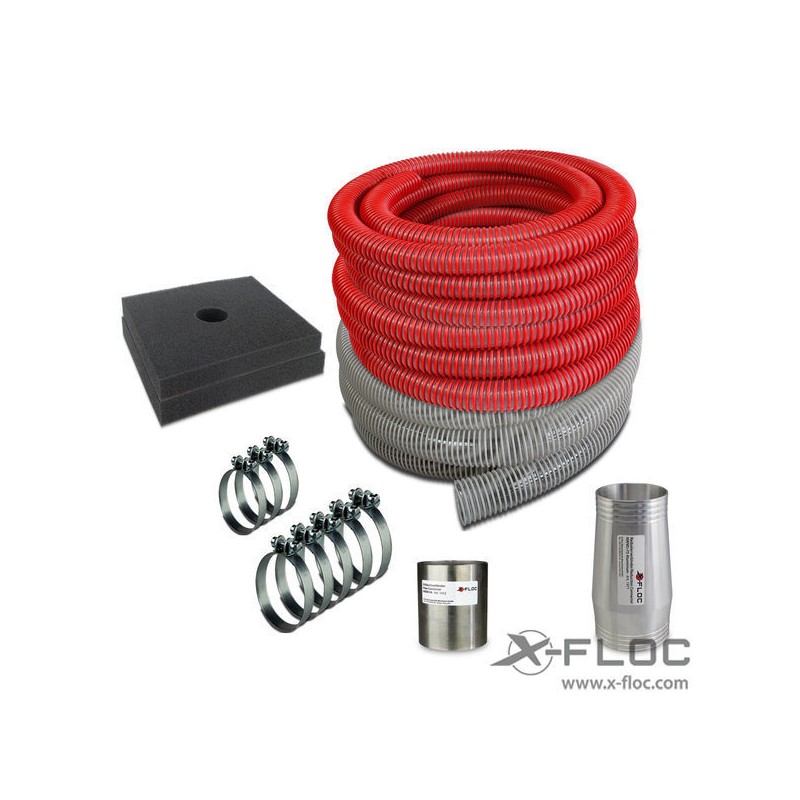

- WB: Anschluss-Set für WBS800 (Art.-Nr. 12064)
- Schutzschlauch mit Klettverschluss für Leitungspaket Einblasmaschine - Einblasplatte (Art.-Nr. 10291, z.B. 16m)
- EP800: Aufpreis für Einbau-Panel-PC mit 10,1'' Touchscreen anstatt 7.0" (Art.-Nr. 10843)
- EP800: Verlängerung um bis zu 500mm (Aufpreis) (Art.-Nr. 11035)
- EP800: Erweiterung um ein 1 Stück Einblasmodul (Art.-Nr. 11030)
- VS: Amplifier station module amplifier VS40 (Art.-Nr. 10309) oder VS: Verstärker-/ Absaugstation VS55 Mobil (Art.-Nr. 9455) oder VS: Verstärker-/ Absaugstation VS75 Mobil (Art.-Nr. 9793), empfohlen für die Verarbeitung von Holzfaser und Steinwolle bei Schlauchlängen von mehr als 30-40m zwischen Einblasmaschine und Einblasplatte zzgl.
- Festverrohrung NW90 (3½'') (Art.-Nr. 10645)

- Steuerkabel 50m zur Verkettung EM4XX -- Einblasplatte (Art.-Nr. 8618)
- EP: Zusatzpaket zur Integration der EP in ein Werksbefüllungssystem (Art.-Nr. 8617)
- SPS: LAN-to-WLAN Industrierouter (Alu-Gehäuse) (Art.-Nr. 8498)
- SPS: EL6001, serielle Kommunikationsschnittstelle (Art.-Nr. 9884)

Beispielhafte Gewichtsangaben:
- EP800-L 3.200mm (ohne Verstärker, inkl. Beschwerung): ___kg
- EP800-L 4.000mm (ohne Verstärker, inkl. Beschwerung): 412kg
