WB: System WBS800 zur werkseitigen Befüllung von Holzrahmenelementen (Gesamtanlage)

Mehr Infos

€ 0,00

Auf meine Wunschliste

Mehr Infos

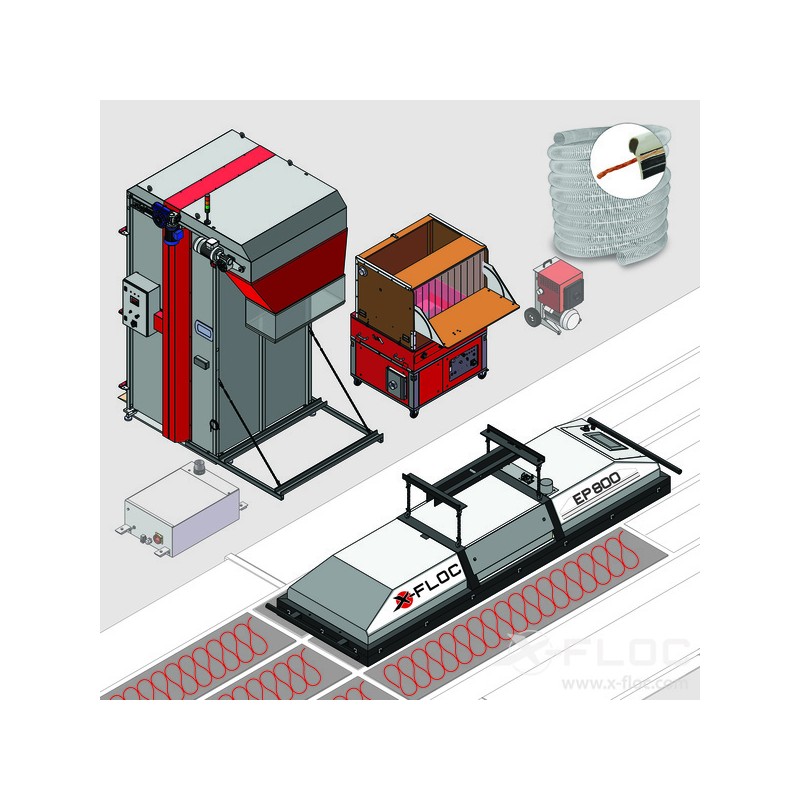

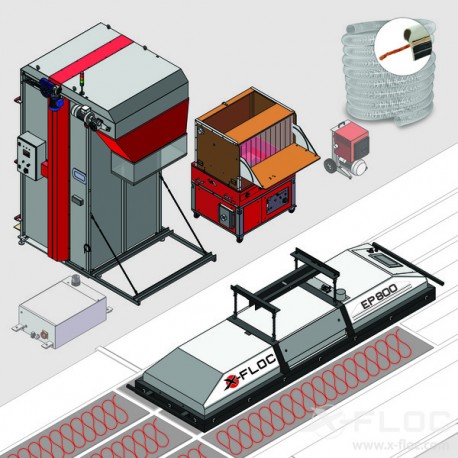

Vollständige Werksbefüllungsanlage inklusive Einblasmaschine, Einblasplatte auf Basis von 5 federgelagerten Ausblasdüsen und Großballenfräse mit Verwägung, automatischer Protokollierung aller relevante Einblasparameter und der verbauten Dämmstoffmassen, inkl. 40m Förderschlauch (mit Erdungslitze) und 50m Verbindungsleitung zwischen Einblasmaschine und Einblasplatte.
Die Werksbefüllungsanlage besteht aus Komponenten, welche einzeln verwendbar sind und der geltenden Maschinenrichtlinie (CE-Konformität) entsprechen. Die aus mehreren Komponenten verkettete Anlage bildet für sich eine eigenständige Anlage, welche ebenfalls eine CE-Konformität aufweist.

Technische Daten Gesamtsystem:
- Produktionsleistung je nach verwendetem Dämmstoff und gewählter Einbaudichte zwischen 500 und 1.800 kg/h
- Durchgehender Leitungsquerschnitt von NW90 (3½'') (Ausblasstutzen Einblasmaschine - Schlauchleitung - Einblasplatte)

Technische Daten Einblasplatte EP800:
Technische Daten:
- Abmessungen (Standard): ca. 3.000x900x500mm (LxBxH, Abweichende Längen möglich, siehe Optionen und "Technische Daten Einblasplatte EP800")
- Gewicht: ca. 280-400kg (je nach Länge und Optionen)
- Spannungsversorgung: 230V/50Hz/16A
- Druckluft-Energieversorgung: gefilterte Druckluft erforderlich, Druck 6-10 bar bei ca. 55l/min
- Anzahl der federgelagerten Einblasdüsen: 5 Stück (Abweichende Anzahl möglich/erforderlich, siehe Optionen)
- Schlauchanschluss und interne Verschlauchung: NW90 (3½'')
- Durchsatz: je nach verwendetem Einblas-Wärmedämmstoff und vorgeschalteter Einblasmaschine bis zu 1.800kg/h
- Steuerung: SPS Panel-PC (Fabrikat Beckhoff) mit Touch-Display (Alternativ auf Wunsch mit drahtlosem Tablett-PC)
- Qualitätskontrolle: Automatisch in Verbindung mit optionaler Wiegeeinheit der Einblasmaschine oder GBF ider GBA oder GBL
- Vernetzung mit X-Floc Einblasmaschinen für einen automatischen Einblasvorgang möglich.
- Einblasvorgang: Anlagengeführt / Automatisch

Werksbefüllungsanlage, bestehend aus:
01. EM 430-400V/11kW Hochleistungs-Einblasmaschine (Art.-Nr. 5802)
02. EM4XX/5XX: Zusatzoption DS - Einstellbare Schleusendrehzahl (Art.-Nr. 5060)
03. EM4XX: Zusatzpaket zur Integration der Einblasmaschine in ein Werksbefüllungssystem (Art.-Nr. 8615)
04. Steuerkabel 50m zur Verkettung EM4XX -- Einblasplatte (Art.-Nr. 8618)
05. WB: EP800-NW90-Einblasplatte für industrielle Elementbefüllung (Art.-Nr. 7992)
06. Steuerkabel 5m zur Verkettung EM4XX -- Großballenfräse (Art.-Nr. 8619)
07. EP: Zusatzpaket zur Integration der EP in ein Werksbefüllungssystem (Art.-Nr. 8617)
08. WB: GBF1050 Großballenfräse (Art.-Nr. 4628)
09. GBF1050: Zusatzpaket zur Integration der GBF in ein Werksbefüllungssystem (Art.-Nr. 8616)
10. WB: GBF-Untergestell Einblasmaschine (Art.-Nr. 4439)
11. WB: GBF-Wägesystem mit erhöhter Genauigkeit (Art.-Nr. 8157)
12. Auswertegerät 82b-1: Erweiterungskarte Analogausgang (Art.-Nr. 9833)
13. WB: GBF1050 Auffahrrampe für GBF mit Wägesystem (Art.-Nr. 8127)
14. Förderschlauch NW90 (3½'') mit Erdungslitze, L 20m (2 Stück Art.-Nr. 8911)
15. Schlauchverbinder NW90 (3½'') (1 Stück Art.-Nr. 1452)
16. Schlauchklemme NW90 (3½'') (5 Stück Art.-Nr. 9908)

Optionen:
- Schutzschlauch mit Klettverschluss für Leitungspaket Einblasmaschine - Einblasplatte (Art.-Nr. 10291, z.B. 16m)
- EP800: Aufpreis für Einbau-Panel-PC mit 10,1'' Touchscreen anstatt 7.0" (Art.-Nr. 10843)
- EP800: Verlängerung um bis zu 500mm (Aufpreis) (Art.-Nr. 11035)
- EP800: Erweiterung um ein 1 Stück Einblasmodul (Art.-Nr. 11030)
- VS: Amplifier station module amplifier VS40 (Art.-Nr. 10309) oder VS: Verstärker-/ Absaugstation VS55 Mobil (Art.-Nr. 9455) oder VS: Verstärker-/ Absaugstation VS75 Mobil (Art.-Nr. 9793), empfohlen für die Verarbeitung von Holzfaser und Steinwolle bei Schlauchlängen von mehr als 30-40m zwischen Einblasmaschine und Einblasplatte zzgl.
- VS: Anschluss-Set für Verstärker NW63/NW90-NW90 (Art.-Nr. 7870)
- Elektro: Signalleuchte grün / orange / ro
